使用本產品的用戶，請仔細閱讀本說明書，以便正確使用本產品并充分發揮其優良性能。對未經咨詢便對本產品擅自改動的用戶，龍工機械公司對造成的傷害不承擔責任。
本說明書包含重要的安全信息。
不遵守本手冊規程，可能會造成人身傷害或財產損失。龍工機械公司對造成的傷害不承擔責任。
一 .操作和安全預防措施
閱讀、理解并遵照此處信息操作，以免出現傷害或財產損失。
1、氣體壓力過大。可能導致人身傷害、泵的損壞或財產損失。
①切勿超過泵體銘牌上標明的zui大進氣壓力；
②務必確保軟管和其他零部件能夠承受泵所產生的液體壓力。檢查所有軟管的損壞或磨損情況。確保分配裝置干凈，運行狀況正常。
2、 靜電火花?？赡芤鸨琙。導致嚴重的人身傷害或死亡。請將泵和泵送系統接地。
①火花可能點燃易燃材料和揮發氣體；
②當泵吸、沖洗、再循環或噴射易燃材料時，如油漆、溶劑、臘克漆等，或者在使用位置周?chē)沫h(huán)境大氣可導致自燃時，泵送系統和噴射的物體必須接地。將分配閥或設備、容器、軟管以及將材料抽吸到其中物體接地；
③使用泵體上提供的接地端。使用LGB零件號66885-1接地組件或?qū)⒑线m的接地線（zui小 12 線規直徑）連接到可靠的接地點；
④確保泵體、連接頭和所有接觸點的安全，以避免振動和接觸或產生靜電火花；
⑤遵守當?shù)亟ㄖl例和電氣規程中的具體接地要求；
⑥接地后，定期檢驗接地電路的連通性。用歐姆計進行測試，確保每個部件（如軟管、泵、夾頭、容器等）到接地端的連通性。歐姆計應當顯示 0.1 歐姆或者更小的數值；
⑦將出口軟管、分配閥門或設備浸入物料中，避免物料自由流動；
⑧ 使用帶有導線的軟管；
⑨ 使用正確的通風措施；
⑩使易燃物品遠離熱源、明火和火花；
11當不使用時，請關閉容器。
3、 泵排出物可能含有有害物質?？赡茉斐蓢?yán)重傷害。將排出物料的管道放置到遠離工作場所和操作人員的地方。
①萬一隔膜破裂，可將物料從排氣口消聲器處強制排出；
②當泵送危險或易燃物料時，將排出物料管道放置到安全邊遠區域；
③在泵和消聲器之間使用zui小內徑為 3/4 英寸的軟管。4、 危險壓力?？赡茉斐蓢?yán)重的人身傷害或者財產損失。
①當系統加壓時不要維修或清理泵體、軟管或分配閥；
②打開分配閥或設備、并且小心緩慢的從泵體松開和拆下出口管或管路系統，以斷開供氣管路從而釋放系統壓力。
5、 危險物料?？赡茉斐蓢?yán)重的人身傷害或者財產損失。
①切勿將帶有危險物料的泵返送到工廠或維修中心。安全搬運作業必須符合當?shù)睾虶家。
配件材質更改時，恕不另行通知，敬請諒解。
的法律以及安全規程的要求；
② 請向供應商取得有關所有材料的材料安全數據表，遵循適當?shù)陌徇\(yùn)說明。6、 爆Z危險。
① 包含鋁制零件的某些型號的產品不能與可能會發生反應或爆Z的Ⅲ - 三氯乙烷、二氯甲烷或其他鹵化烴溶劑一起使用。
1、 驗證泵體上可能和溶劑接觸零部件與被泵送、沖洗或循環物料的化學相容性。該化學相容性可能隨著泵送、沖洗或循環的物料內化學品的溫度和濃度的不同而變化。對于具體的液體的化學相容性，請咨詢相關的化學品生產商。
2、 目前的zui高溫度J限只是以機械應力為依據。某些化學品將顯著降低zui大安全工作溫度。請向化學品生產商咨詢相關化學相容性和溫度J限。請參考本手冊的泵數據。
3、 請確定該設備的所有操作人員都已經得到培訓，知曉安全操作規范，理解設備的安全限制，并且在需要時佩帶個人安全防護裝置。
4、 切勿將泵當作管路系統的結構支撐物，系統部件應有適當?shù)闹危苑乐箤?duì)泵體部件產生壓力。抽吸和排放連接管必須是柔性連接管（如軟管），不能用剛性管道連接，而且連接部件必須與泵送的材料相容。
5、 防止對泵體產生不必要的損壞。當長時間不泵送材料時，請讓泵停止運轉。當系統閑置很長時間時，請斷開泵體的供氣管路。
6、 只使用真正的LGB更換部件，以確保相容的壓力額定值和zui長的使用壽命。
如果需要，可索要或更換警告標簽。靜電火花為 pn\93616-1, 尾氣排放警告為 pn\93122。
二 . 一般說明
LGB隔膜泵甚至在低氣壓下都可以泵送大量的物料，而且與范圍廣泛的物料相容。LGB泵擁有防死機設計，模塊化的氣動馬達體和流體部分。
氣動雙隔膜泵利用氣室中的壓力差在液體室中交替產生吸入液體壓力和正液體壓力， 控制閥門開關可確保液體的正向流動。
通氣后，泵開始運行，并連續工作以保證所需壓力保持不變。泵將增加并保持輸送管壓力，而且在達到zui大輸送管壓力時，將停止動作，并且在需要時，恢復泵送。 1、氣體和潤滑油要求氣體壓力過大?？赡軐?dǎo)致人身傷害、泵的損壞或財產損失。
在供氣時，必須使用能濾出尺寸大于 50 微米顆粒的過濾器。除了在裝配和維修時需要潤滑 O 型圈之外，其他時間不需要其他潤滑。
如果使用含有潤滑油的氣體，那么請確保氣體與泵的氣馬達部分中的 O 型圈和密封件相容。
2、操作指導
當一段時間內未使用隔膜泵時，如果泵送的物料出現凝結，那么必須使用與泵送物料相容的溶劑沖洗隔膜泵。
如果隔膜泵在幾小時內未啟動，那么斷開隔膜泵的氣體供應。
出口處的物料排出量不僅由氣體供應決定，而且由入口處的物料供應決定。物料供應管道不能太小，否則容易堵塞，切勿使用容易癟塌的軟管。
當在強制進料（灌注）的情況下使用隔膜泵時，建議在進氣口安裝單向閥。將隔膜泵支腳固定在適當?shù)谋砻嫔?，以防止振?dòng)損壞。
3、維護
請參考第 4 頁到第 7 頁的零件示意圖和名稱以了解零件和維修服務包信息。某些LGB零件被標記為“應急零件”，可以快速維修和減少停機時間。
維修服務包分為 2 個分離的隔膜泵功能部分：1. 氣路部分，2. 液路部分。液路部分可進一步劃分，以匹配典型零件的材料選項。
提供干凈的操作平臺以防止拆卸和重新裝配過程中，精密的內部運動零件受到灰塵和外來雜物的影響。
保留完整的維修情況記錄，并且將隔膜泵包括在預防性維修項目中。
在拆卸之前，請將隔膜泵的上部向下翻轉，將泵中的物料排除，以清空出料管中的殘留物料。
4、 液路部分拆卸
①拆卸掉上部和下部的歧管；
②拆下（22）球、（19）O 型圈和（21）球座；
③拆下（15）流體蓋；
④拆下（14）螺釘、（6）隔膜墊片、（7）隔膜和（5）隔膜墊片；
⑤拆下（3）O 型圈。
注意：不要?jiǎng)澠苹虿羵?）隔膜連桿表面。5、液路部分重新裝配
按逆序重新裝配；
清洗檢查所有零件。如果需要，用新零件更換磨損或損壞的零件； 用 key-Lube潤滑油涂抹（1）隔膜連桿和（2）O型圈；
用LGBpn/98931-T錐形體（安裝工具）輔助安裝（1）隔膜連桿上的（2）O型圈；對螺栓和螺帽進行zui終扭矩調整之前，（7）隔膜和（15）流體蓋正確對齊，以防止扭傷隔膜；
側面標有 AIR SIDE 氣體腔標記的隔膜（8）面向泵體主體安裝； 重新啟動泵，并且運行一段時間后，重新檢查扭矩。
維修服務包
637434用于氣路部分維修；
637433-EB用于液路部分維修；
637175油脂服務包。

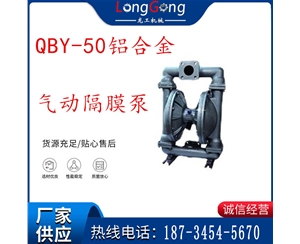

三 . 型號說明

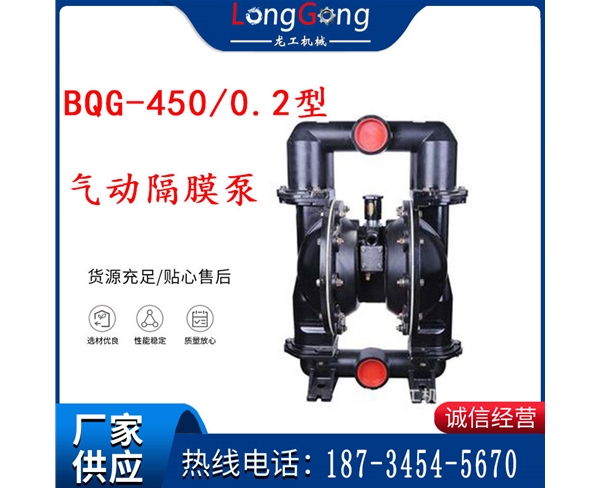

型號：BQG-450/0.2
B表示泵，Q 表示氣動，G 表示隔膜，450 表示標定流量為 450 升 / 分鐘，0.2 表示標定工況下的排料壓力為 0.2 兆帕。
四 . 泵參數
型號…....................................................................... BQG-450/0.2
泵的類型…............................................................... 金屬氣動雙隔膜
材料…....................................................................... 見零件清單
重量…....................................................................... 49.82 公斤
zui大進氣壓力…....................................................... 0.83 MPa
zui大進料壓力…....................................................... 0.069 MPa
zui大出料壓力…....................................................... 0.83 MPa
zui大流量…............................................................... 897 升 / 分鐘
zui大顆粒尺寸…....................................................... 9.5 毫米
zui大J限溫度…................................................... …-40℃～ 107℃
標定工況流量…....................................................... 450 升 / 分鐘
標定工況出料壓力…............................................... 0.2 MPa
排量 / 循環….............................................................. 7.8 升
安裝尺寸…............................................................... 見附圖
噪音級…................................................................... 90 分貝①
① 使用安裝的 94810 消音器組件，在進氣壓力為 0.7 MPa，60 個循環 / 分鐘的條件下測定的噪音。
